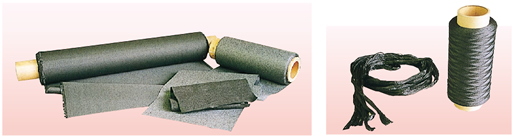

炭素繊維

世の中に広く出回っているカーボン繊維とは特性が異なる非結晶(アモルファス)構造。低強度で柔軟性があり、熱伝導率の低いカーボン繊維となります。

一般特性

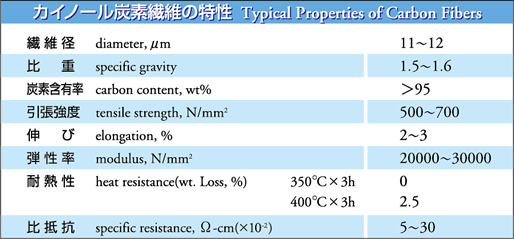

カイノール炭素繊維の一般特性

繊維径 10〜40um
比重 1.5〜1.6
炭素含有率 >95wt%
引張強度 500〜700 N・mm¯²
引張伸度 2〜3%
引張弾性率 20,000〜30,000 N・mm¯²
耐熱性 350℃×3h … 0wt.Loss,% 400℃×4h … 2.8wt.Loss,%
比抵抗 30〜50 μΩ・m

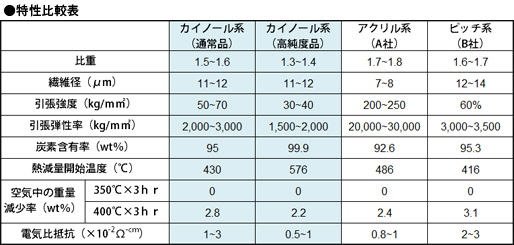

特性比較表

カイノール系

(GCI)

アクリル系

(標準タイプ)

ピッチ系

(等方性タイプ)

比重 1.5〜1.6 1.7〜1.8 1.6〜1.7
繊維径(um) 10〜40 7〜10 10〜20
引張強度(N・mm¯² 500〜700 2,500〜5,000 500~800
引張弾性率(N・mm¯² 20,000〜30,000 200,000〜350,000 20,000〜40,000
炭素含有率(wt%) 95 92.6 95.3

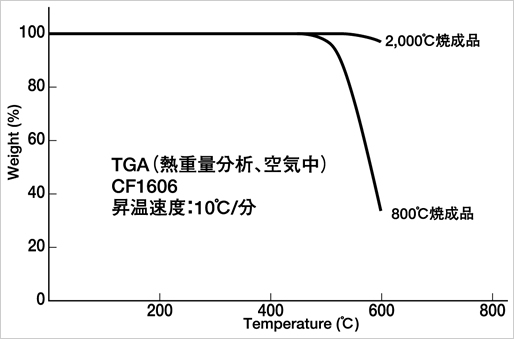

熱減量開始温度(TGA, air,℃) 430 486 416
空気中の重量減少率 (wt%) 350℃×3hr 0 0 0
400℃×4hr 2.8 2.4 3.1
比抵抗(μΩ・m) 30~50 10~20 30~50

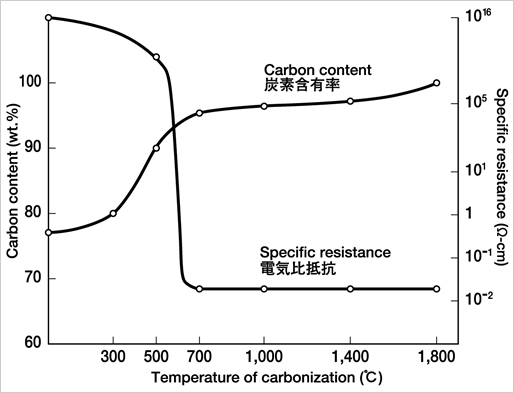

電気比抵抗(CF)

カイノール炭素繊維

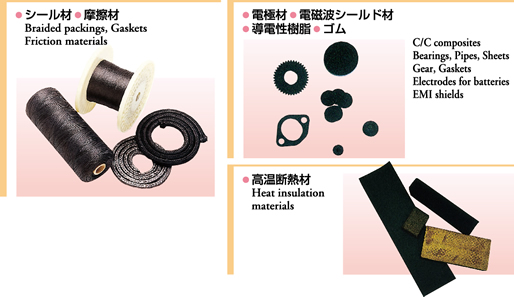

アモルファス構造により電気比抵抗性が高く、熱伝導率が低いカーボン繊維となるため断熱材としての活用が期待できます。
世の中に広く出回っている高強力カーボン繊維とはまったく特性の異なる特徴を持っています。 カイノールをカーボン繊維にするとアクリル製カーボン繊維のような結晶構造を持たず、非結晶(アモルファス)構造となるため、低強度で柔軟性があります。
